弱电工程


        弱电工程系统是智能建筑系统设计的基础,必须在建筑物各部分功能确定后,方能正确选择其系统类型并设计出符合使用要求的系统结构,以达到经济、适用的功能,并应为未来的扩充发展留有余地。弱电工程系统是一种较完善的集成化通用传输系统,适用于建筑物中多种信息的传输。使智能建筑内相关操作和控制系统实现信息共享并能做出连锁反应。它主要适用于商务环境和办公自动化环境。

       弱电工程系统采用模块化设计,物理上为星形结构,逻辑上为总线结构,这样既有利于系统连接和扩充,保持很高的灵活性;同时也能保证信息传输的高速率。标准上符合EIA/TIA568商用建筑物配线标准和常用通信标准,兼容多个厂家的产品设备,支持各种模拟信号、数字信号、语音、数据和图像的传递以及控制信号和弱电信号的应用。

       一般的,结构化弱电工程系统可以划分成六个子系统:


                                                                        图一  弱电工程六个子系统示意图

一、工作区子系统:

       工作区子系统是个人计算机、电话分机工作的区域工作区子系统包含以下内容:

       1、面板(安装模块用);2、工作区跳线(与计算机、电话等设备连接的跳线);3适配器(用于信号转换)。

二、水平子系统

       从用户工作区连接至垂直主干线子系统的线便是水平布线子系统。水平布线子系统是整个弱电工程系统的一部分,它与主干线子系统的区别在于:水平布线子系统总是在一个楼层上,并与信息插座连接。在系统集成系统中,水平子系统由4对非屏蔽双绞线组成,能支持大多数现代通信设备。如果需要某些宽带应用时,可以采用光缆。

                                                                                      图二  信号线路接口设备


三、垂直干线子系统

       垂直干线子系统又称垂直主干线子系统,它提供建筑物干线电缆的路由。干线子系统通常是在二个单元之间,特别是在位于中央点的公共系统设备处提供多个线路设施。该子系统由所有的布线电缆组成,包括导线和光纤以及将此光纤连到其它地方的相关支撑硬件及从主要单元如计算机房或设备间和其它干线接线间来的电缆。



四、管理子系统

1、管理是综合布线系统的特色之一:每台计算机、电话可以通过管理方法,进行灵活的组网和更改号码。
2、综合布线系统的管理分两类:

(1)跳线管理:由系统管理员根据需求的改变将跳线拔出并插到新的位置。

(2)标识管理:对所有的机柜、配线设备、线缆、信息插座等设施,按一定的模式进行标识和记录。标识管理通常根据EIA/TIA 606A标准进行管理。要求使用计算机进行,可以使用电子表格等通用软件进行简单的管理,可以使用布线管理软件进行离线式管理,也可以使用电子配线架进行在线式管理。

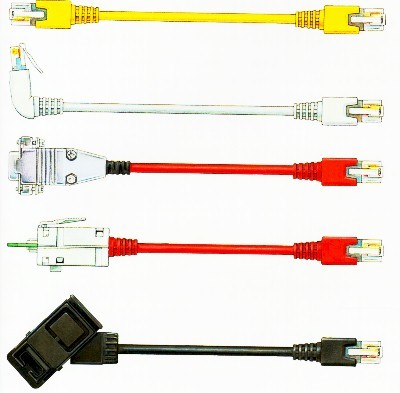

                                                                                           图三   各种线缆接头

五、设备间子系统

1、设备间:

       设备间是指建筑物内安装电信设备、计算机设备及配线设备,并进行网络管理的场所,是大楼内的综合布线系统主配线间BD通过干线子系统向各FD提供计算机网络信息和电话信息,它直接与计算机主干网络设备和电话交换机(或大楼电话进线)连接设备间可以包含以下房间:
    (1)
建筑物主机房(BD)

    (2) 进线配线架机房(入口)

    (3)建筑群主机房(CD)

       BD可通过园区网与其他大楼联网,由于条块分割,BD往往分别安装在计算机主机房和电话总机房内计算机主机房内安装数据主配线机柜,一般为光纤配线设备、电话总机房内安装电话主配线架。

2、电信间

       电信间是位于各个楼层上弱电竖井旁的综合布线机房,电信间内安装以下设备配线子系统中的配线架和跳线、干线子系统中的配线架、网络设备、配线机柜电源。电信间是综合布线系统的重要组成部分,可以进行楼层上的布线管理。管理人员可以在FD上跳线以改变计算机网络所在的网段或电话机的电话号码。

六、建筑群子系统

       建筑群子系统是大楼之间的联网系统,。常它直接与城域网或外部计算机网(Internet网)连接,为各建筑物提供计算机网络入口和电话系统入口。 建筑群子系统中的缆线大多使用室外缆线,并要考虑防雷、防水、防鼠和防紫外线。建筑群子系统中常用缆线、室外光缆、室外大对数电缆等。
